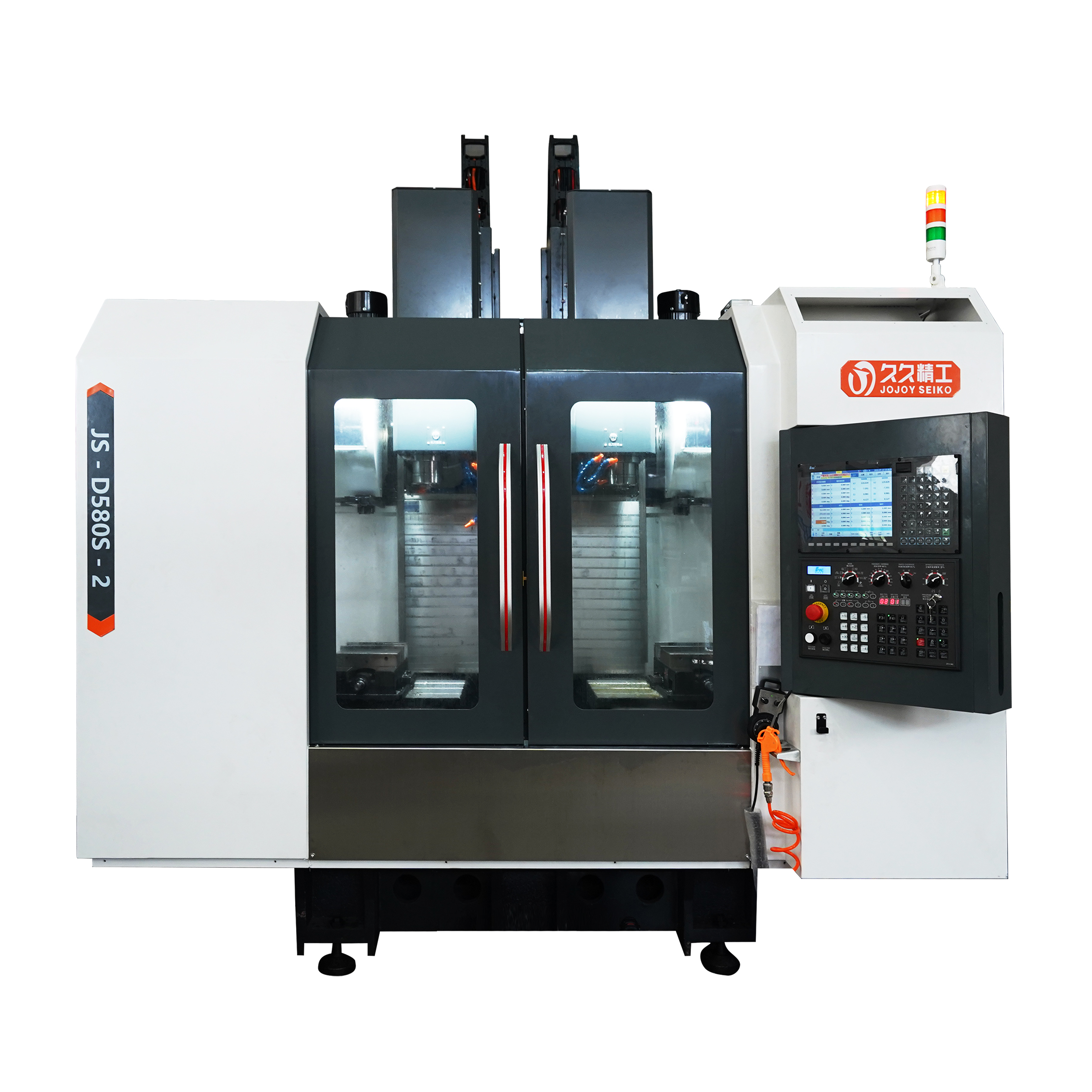

JS-D580S智能雙通道加工中心
- JS-D580S是一臺高速高精的智能雙通道加工中心，采用機電一體化設計，造型美觀大方，可進行精密切削。工件一次裝夾后機床可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。

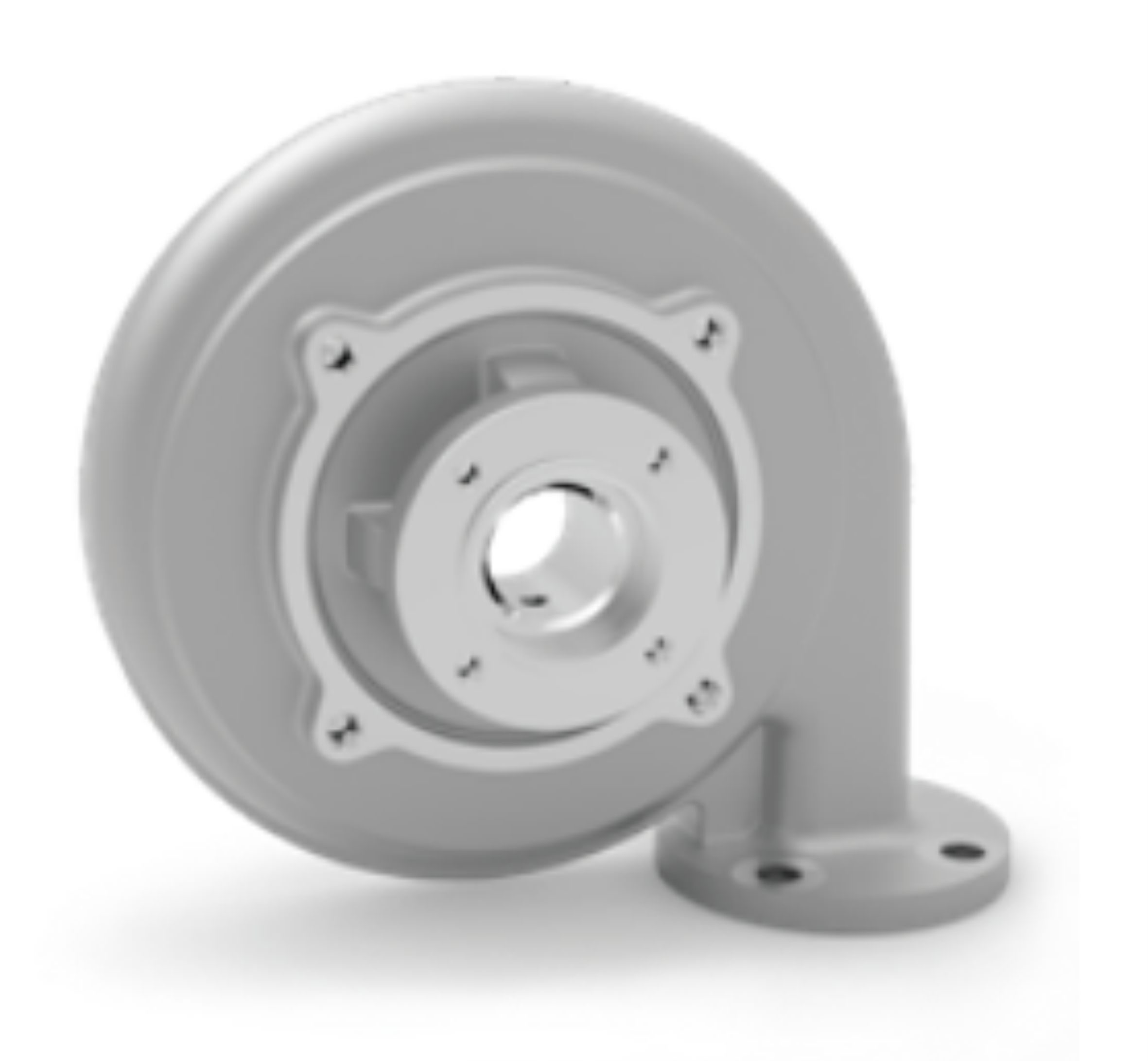

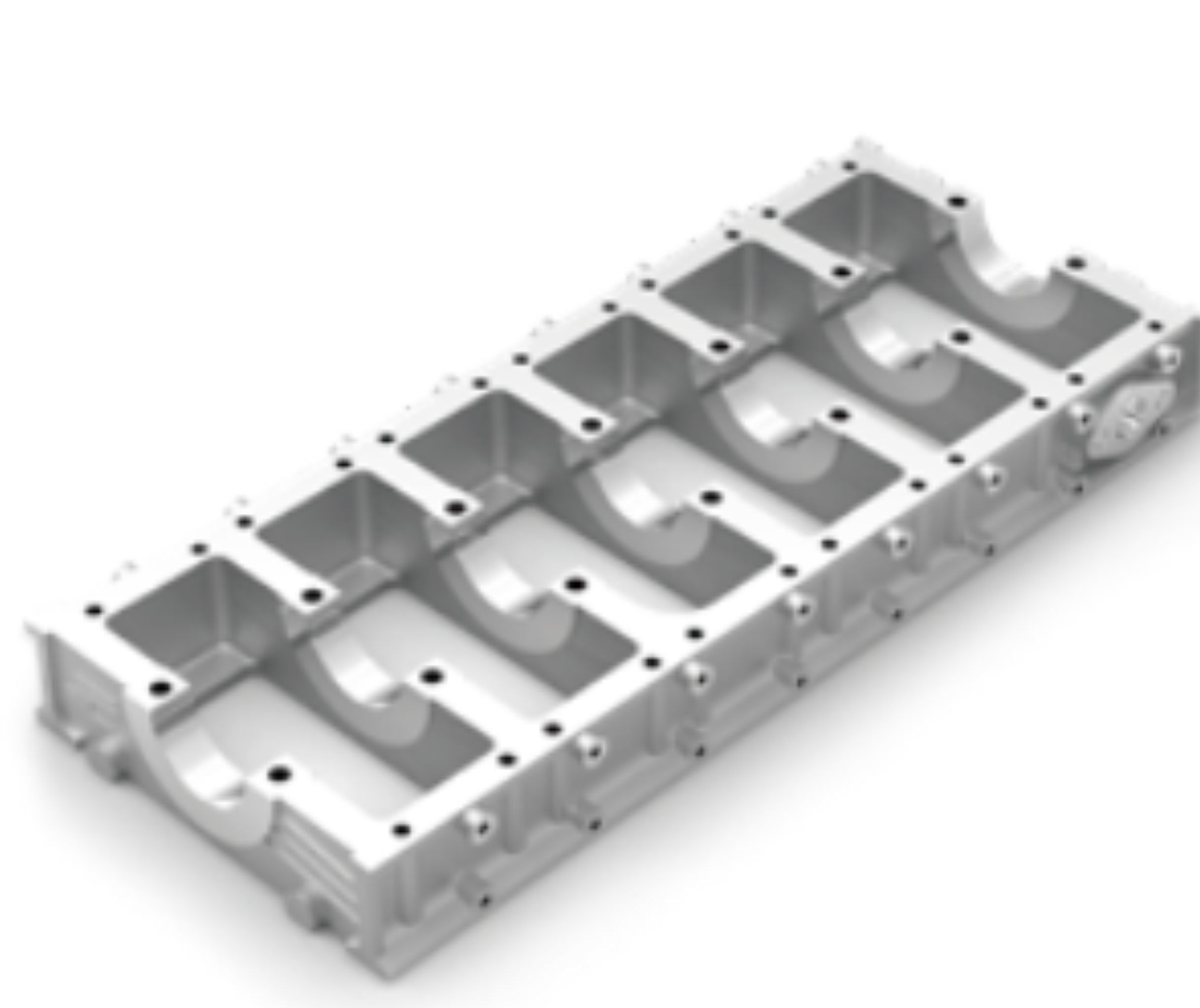

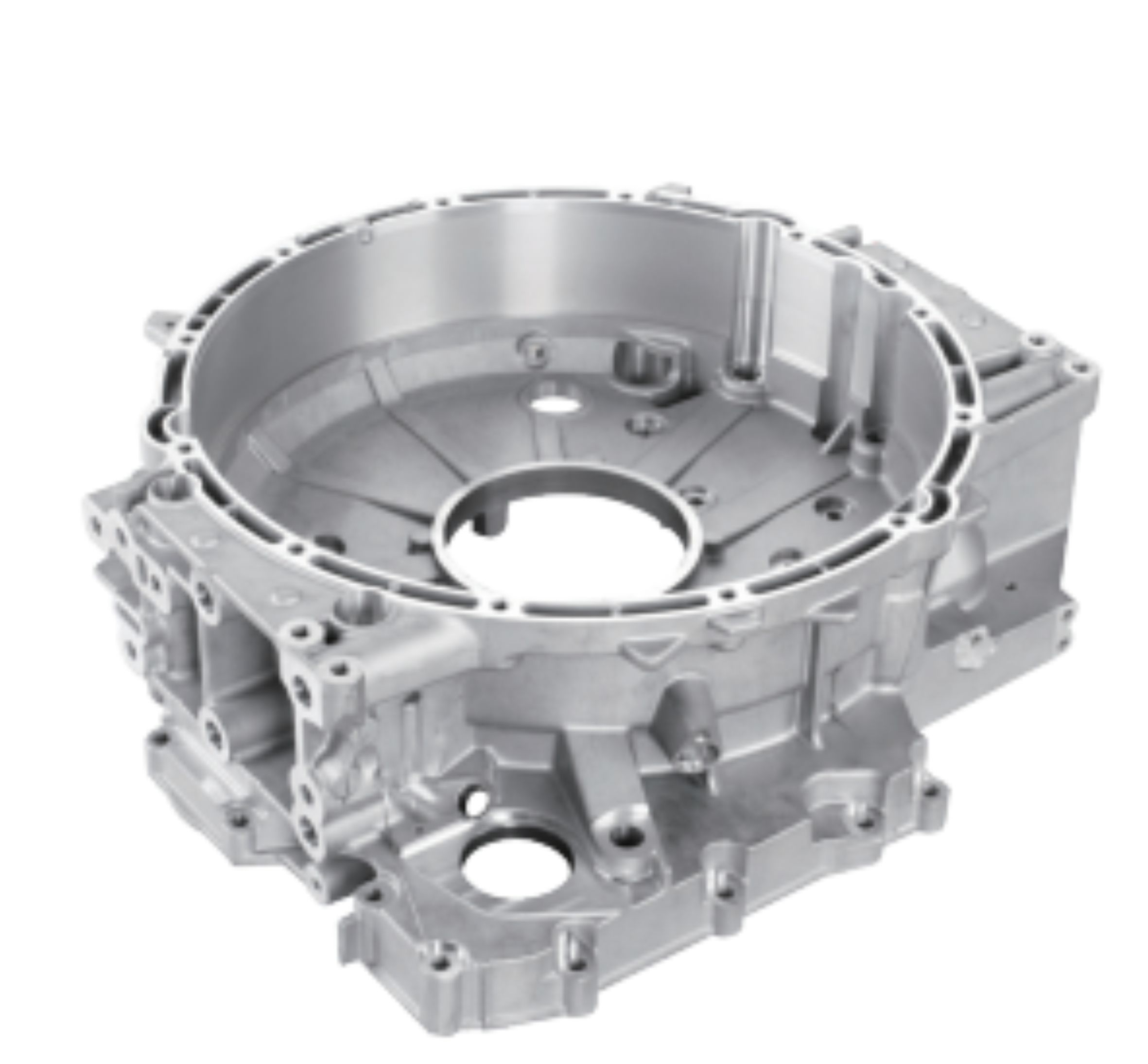

本機適用于各種鋁合金、碳鋼、不銹鋼、鈦合金、鎂合金等特種合金材質零件的加工，廣泛應用于新能源、汽車、航空航天、消費電子等領域。
床 身：床身采用高剛性門型結構，對稱設計，雙X雙Y雙Z結構，通過有限元分析、拓?fù)鋬?yōu)化，全閉環應力路徑提高剛性。各大件采用HT300灰口鑄鐵或QT500球墨鑄鐵材質，經過去應力退火和半年以上自然時效處理，X、Y、Z軸采用P級直線滾動導軌，整機具有高剛性、高穩定性和高可靠性。
主 軸：雙主軸結構，采用BT30高速高剛性主軸單元。
刀 庫：雙刀庫結構，刀庫采用刀臂式刀庫，質量可靠，性能穩定。刀庫采用刀臂換刀，刀庫容量為24把，換刀時間快。
驅 動：三軸電機與高精度滾珠絲杠采用直聯驅動的方式，提高傳動剛性及定位精度。三個直線坐標軸均采用直線滾動導軌，機床高速進給時震動小，低速進給時無爬行。
- Ø 機床采用獨立雙通道控制，雙X 雙Y 雙Z結構,可以同時加工二件產品；
Ø 高速高穩定的加工能力，是批量加工產品的極好選擇
Ø 三螺桿一鏈排結合的排屑方式，實現自動排屑、自動集屑，有效防止機器內切屑堆積，減少人工清理時間
Ø 可根據客戶需要配置四軸、五軸以及探頭等功能部件，實現產品一次裝夾、多面加工；配置探頭后，可根據產品來料精度情況實現X、Y、Z三向獨立補償，以確保產品高加工品質。
- JS-D580S是一臺高速高精的智能雙通道加工中心，采用機電一體化設計，造型美觀大方，可進行精密切削。工件一次裝夾后機床可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。
本機適用于各種鋁合金、碳鋼、不銹鋼、鈦合金、鎂合金等特種合金材質零件的加工，廣泛應用于新能源、汽車、航空航天、消費電子等領域。
床 身：床身采用高剛性門型結構，對稱設計，雙X雙Y雙Z結構，通過有限元分析、拓?fù)鋬?yōu)化，全閉環應力路徑提高剛性。各大件采用HT300灰口鑄鐵或QT500球墨鑄鐵材質，經過去應力退火和半年以上自然時效處理，X、Y、Z軸采用P級直線滾動導軌，整機具有高剛性、高穩定性和高可靠性。
主 軸：雙主軸結構，采用BT30高速高剛性主軸單元。
刀 庫：雙刀庫結構，刀庫采用刀臂式刀庫，質量可靠，性能穩定。刀庫采用刀臂換刀，刀庫容量為24把，換刀時間快。
驅 動：三軸電機與高精度滾珠絲杠采用直聯驅動的方式，提高傳動剛性及定位精度。三個直線坐標軸均采用直線滾動導軌，機床高速進給時震動小，低速進給時無爬行。
2、設備特點
Ø 機床采用獨立雙通道控制，雙X 雙Y 雙Z結構,可以同時加工二件產品；
Ø 高速高穩定的加工能力，是批量加工產品的極好選擇
Ø 三螺桿一鏈排結合的排屑方式，實現自動排屑、自動集屑，有效防止機器內切屑堆積，減少人工清理時間
Ø 可根據客戶需要配置四軸、五軸以及探頭等功能部件，實現產品一次裝夾、多面加工；配置探頭后，可根據產品來料精度情況實現X、Y、Z三向獨立補償，以確保產品高加工品質。
| 項目 |
名稱 |
參數 |
| 數控系統 |
高速數控系統 |
華中/新代/三菱 |
| 驅動系統 |
交流伺服 |
華中/新代/三菱 |
| 運動部件 |
滾珠絲桿 |
中國臺灣銀泰/德國億孚C3級 |
| 直線滾動導軌 |
中國臺灣銀泰/凱特P級 |
| 工作臺 |
尺寸 |
580×420mm |
| T型槽（槽數×槽寬×間距） |
3×14×125 |
| 最大承載 |
300KG |
| 加工范圍 |
三軸行程X/Y/Z |
580/450/500mm |
| 主軸鼻端至工作臺面距離 |
140~640mm |
| 主軸 |
品牌 |
昊志/德九/愛貝科 |
| 適用刀柄 |
BT30 |
| 主軸電機功率 |
5.5KW |
| 主軸轉速 |
15000/20000RPM |
| 刀庫 |
品牌 |
岡田/德速 |
| 刀庫容量 |
20把*2（24把*2可選） |
| 滿刀具最大直徑/長度/重量 |
Æ59mm/200mm/3kg |
| 臨空刀最大直徑 |
Æ110mm |
| 換刀時間（刀-刀） |
2S |
| 進給速度 |
X/Y/Z最大移動速度 |
48m/min |
| 最大加工速度 |
10m/min |
| 機床精度 |
定位精度（X/Y/Z） |
±0.005/300mm |
| 重復定位精度（X/Y/Z） |
±0.003/300mm |
| 機床尺寸 |
長×寬×高 |
2650×2400×2550mm |
| 機床重量 |
主體 |
5000KG |
| 對刀儀 |
高精度接觸式 |
| 機床動力 |
電源電壓 |
三相 AC380V/50Hz |
| 機床總功率 |
28 KVA |
| 氣源壓力 |
≥6.5kg/cm² |
| 冷卻系統 |
切削液冷卻 |
噴頭設計 |
| 主軸冷卻 |
油冷機 |
| 排屑系統 |
雙螺桿排屑+強力沖屑 |
| 潤滑系統 |
自動潤滑系統 |
| 選配部件 |
鏈?zhǔn)脚判紮C(jī)
中心出水
第四軸
第五軸
油霧收集器 |
| 備注 |
所有配置參數或選配部件最終以合同為準 |
