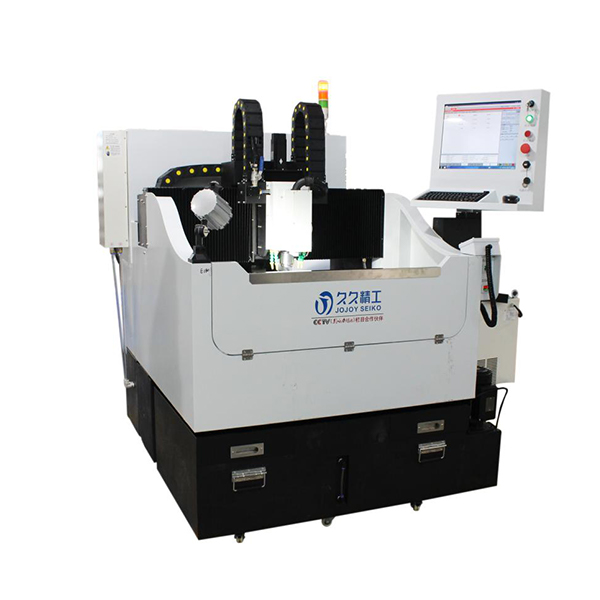

JS-450Y -V1.2 智能單軸精雕機

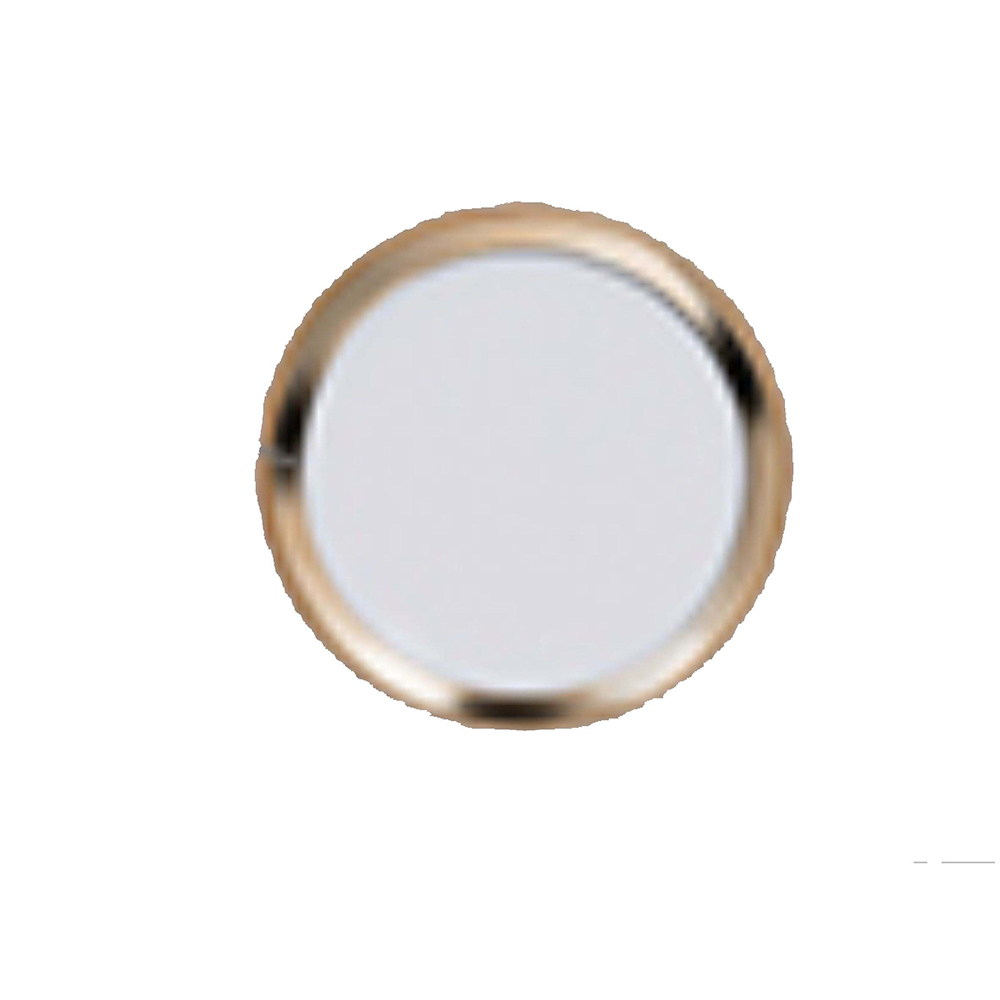

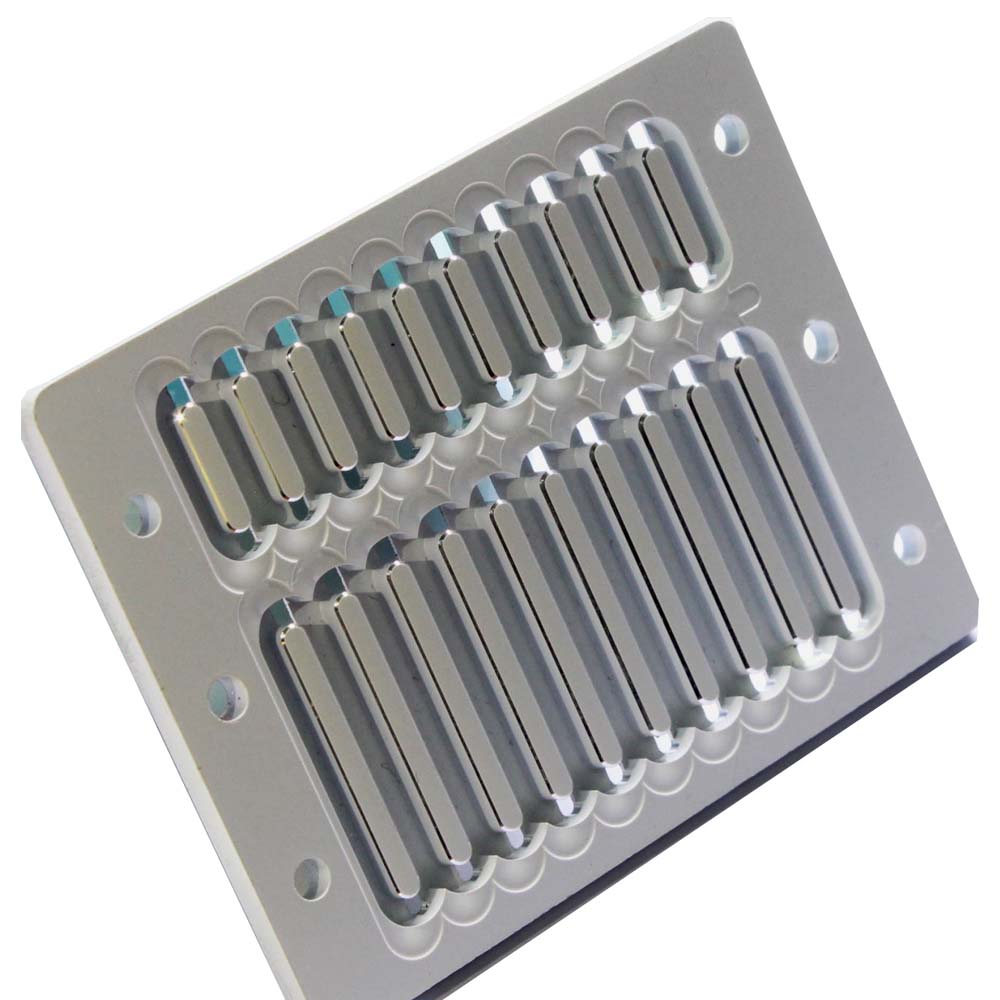

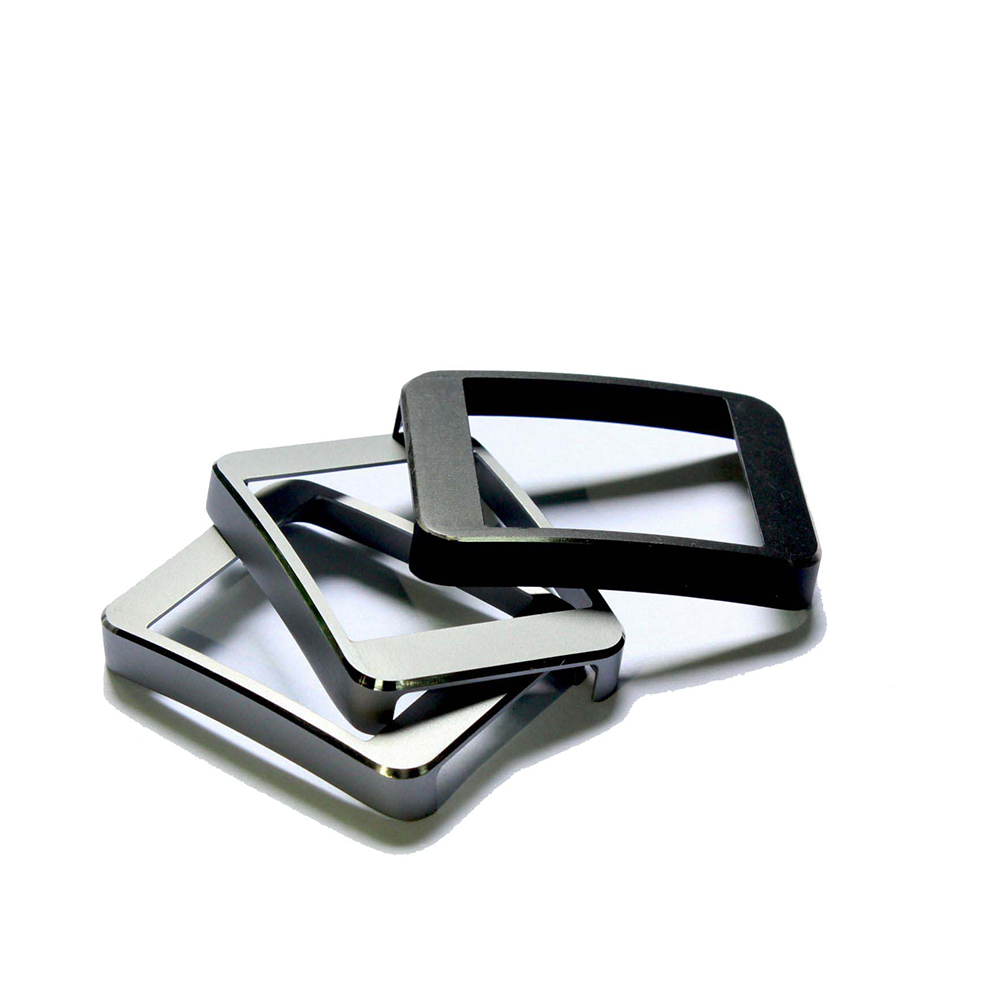

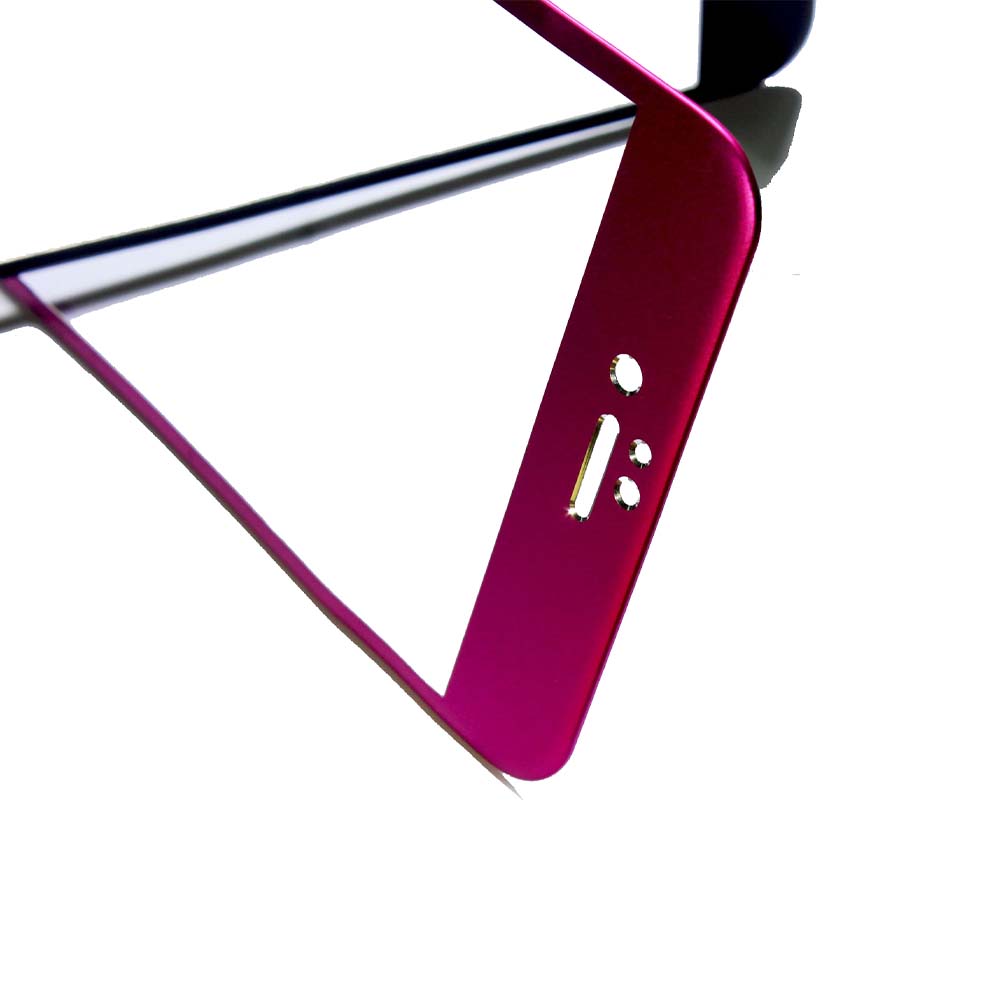

- JS-450Y -V1.2 以絕對值總線式編碼器的高響應伺服電機作為驅動動力，并配以研磨 級滾珠絲桿、直線導軌，可對亞克力，玻璃等材料進行切削加工。適用于手機、數碼相 機、MP3、MP4、DVD、LCD 等產品面板及保護屏的倒角、切割、修邊等加工，針對平板電 腦以及手機配件的后殼加工具有加工精度高、產品性能優化更穩定、成品精細、加工速 度快、生產效率高的突出優勢。
- 1.自動拍照校正，自分中心點，取模板。
2.程序加工速度快，產品精度高。
3.機臺運動部位均采用高精度大理石制作，運行更平穩，產品精度更高,不容易變形.
4.領先專利技術，自主創新知識產權，更人性化系統軟件操作界面。
- 參數表1-久久精工JS-450Y-CCD-V1.0配置單
| 名 稱 |
單 位 |
參數 |
數量 |
| 機器型號 |
臺 |
JS-450Y-CCD-V1.0 |
1 |
| 床身 |
臺 |
花崗巖大理石 |
1 |
| 機臺底座 |
臺 |
花崗巖大理石 |
1 |
| 控制系統 |
套 |
維宏 |
1 |
| 主軸 |
支 |
主軸品牌：DAKE/愛貝科 |
|
| 轉速：60000r/min 氣動換刀 |
1 |
| 主軸直徑：60mm |
| 冷卻方式：水冷 |
| 功率：1.8KW |
| 主軸到工作臺高度 |
mm |
150 |
|
| 絲桿 |
條 |
THK/力士樂/上銀/NSK |
3 |
| 導軌 |
條 |
THK/力士樂/銀泰/凱特 |
6 |
| 對刀儀 |
個 |
高精度接觸式 |
1 |
| 伺服電機馬達 |
套 |
匯川 伺服 (絕對值) |
3 |
| 變頻器 |
套 |
匯川 變頻 |
1 |
| 機器結構內型 |
|
半罩（材質為鈑金烤漆）/防水設計 |
1 |
| 潤滑系統 |
臺 |
寶騰:自動潤滑 |
1 |
| 工件冷卻方式 |
臺 |
立式抽水馬達 |
1 |
| 主軸冷卻方式 |
臺 |
水冷 |
1 |
| 主要電器原件 |
|
電器元件：施耐德/歐姆龍/正泰 氣動元件和接頭：SMC/CKT/亞德克 |
一套 |
| 機床腳墊 |
套 |
三層金屬/兩層膠墊 |
3 |
參數表2久久精工JS-450Y-CCD-V1.0技術參數表
| 名稱 |
單位 |
參數 |
備注 |
| 工作臺尺寸 |
mm |
680*580 |
|
| 工作行程 |
mm |
620*620*95 |
(分別為：X軸；Y軸；Z軸) |
| 工作臺承重 |
KG |
100 |
|
| XY平面圓度誤差 |
mm |
0.015 |
直徑200mm的誤差 |
| 定位精度 |
mm |
0.006 |
|
| 重復定位精度 |
mm |
0.005 |
|
| 對刀精度 |
mm |
＜0.01 |
|
| CCD標定精度 |
mm |
0.006 |
|
| CCD視頻范圍 |
mm |
5*5 |
|
| 最大空走速度 |
mm/min |
12000 |
|
| 最大進給速度 |
mm/min |
9000 |
|
| 機床重量 |
KG |
1600 |
|
| 環境氣壓要求 |
|
0.55~0.65mpa；0.10立方米/min |
正壓 |
| 真空壓力要求 |
|
-0.06 MPA |
負壓 |
| 電源 |
|
AC220V，50Hz |
|
| 設備潤滑功能 |
|
自動潤滑 |
|
| 機床潤滑油 |
|
固態導軌油 |
定期加注 |
| 工件冷卻方式 |
|
水冷 |
|
| 電柜箱冷卻方式 |
|
冷凝器系統 |
|
| 工作環境 |
|
溫度：0°～45°C,相對濕度：30%～75% |
|
| 防靜電等級 |
|
摩擦靜電＜100V；測點＜10Ω |
|
| 硬力值 |
|
110Mpa |
目前市場標值 |
| 用水量 |
|
15~30 L/MIN |
（單機循環，可調配水量） |
| 運動控制軸數 |
|
3軸（X,Y,Z） |
|
